配置：紫外檢測器、高壓恒流泵、7725i進樣閥、Exformma Arcus系列色譜柱，WS100色譜工作站軟件、溶劑托盤（根據客戶需求，配置會略有不同）

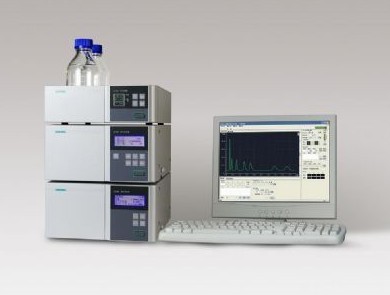

LC-100PLUS液相色譜系統是伍豐公司LC-100系列的升級產品。"多個“+”，多一份可靠”。
LC-100 PLUS智能全控液相色譜系統由P100高壓恒流泵與UV100紫外檢測器直接構成等度分析系統、梯度分析系統。使用WS100工作站可以同時控制數臺P100高壓恒流泵、UV100紫外檢測器及恒溫柱箱等，實行多元高壓梯度洗脫、波長掃描等功能。
LC-100 PLUS智能全控液相色譜系統操作既直觀又方便。它可以在不聯計算機時通過儀器本身的小鍵盤輸入所有控制信息，所有操作都在液晶屏上顯示出。也可連接計算機，使用工作站軟件。該工作站與色譜儀之間采用純數字通訊，讀入的均為直接二通道采樣數據，不經過任何處理，不存在信號畸變，這樣保證了采樣精度和后處理時不丟失數據。采樣精度達18位（0.1秒/次*2通道）。
WS100工作站分為實時采樣、后處理、波長回放、圖譜比較四個獨立的單元。其中實時采樣單元可以直接監控多達4臺泵及紫外檢測器?？梢匀我飧淖儾ㄩL、泵的流量、氘燈開關，可以在任意時刻停泵或者切換轉向閥，讓組分保留在流通池里，然后自動啟動波長掃描，可以得到該組分對不同波長的連續譜圖。還可以連接一個轉換閥，通過事件設置控制轉換閥，從而達到分離回收流動相。這些都是其它工作站所不能做到的。另外，所有顯示數據都已經轉換成AU值，無須用戶進行煩瑣的折換。
由于軟件是在WINDOWS系統下運行，所有功能菜單化，不需要學習，一看就會，操作簡便
P100高壓恒流泵是微處理器智能控制的往復式雙柱塞并聯泵，具有工作壓力高、脈動小、穩定可靠、操作方便等特點。泵的機械組件均采用電腦輔助設計。各主要零件件均在世界的加工中心制造。因此具有加工度高、泵體密封性能好、零件的互換性好等特點。
柱塞桿采用浮動導向結構,微處理器控制微步驅動電路，使驅動泵運行的步進電機運行平穩、噪聲低、速度調節范圍大?？蓾M足常規分析到微流量分析的需要。
在單泵等度分析時，可根據該儀器上全漢字顯示液晶屏的提示語句，通過四個功能鍵就
可變換各種操作模式，并且可以方便的設置流量、壓力上下限、持續工作時間、壓力單位等參數。
P100高壓恒流泵具有過程監測功能。微處理器實時控制泵的流量和檢測輸液壓力。在壓力超限的情況下，報警并自動停止泵的運行。
LC-100高壓恒流泵整體結構采用模塊化設計，包括機械部分和電路部分都可以獨立裝拆因此故障檢查和調換都非常方便。
P100高壓恒流泵采用雙柱塞并聯泵結構，雙泵頭交替輸液。在同樣輸液量的情況下，活塞桿和密封圈壽命要比常規串聯泵長一倍。
可采用WS100工作站通過RS232接口控制多達四臺泵的運行，建立多元梯度分析系統。
基本技術指標：
|
流量范圍：0.001～9.999 mL/min 以0.001mL/min步長調節流量。 |
流量精度：RSD≤0.06% |
|
壓力脈動：≤0.1 Mpa (流量1mL/min，壓力5～10Mpa) |
泵的密封性壓力為42MPa， 時間為10min，壓力降<0.5MPa。 |
|
高工作壓力：42MPa(0.001～9.999mL/min) |
外型尺寸:450mm×300mm×160mm(長×寬×高) |
UV100型紫外檢測器
UV100紫外檢測器采用了平行的雙錐孔流動池。樣品池和參照池完全在對等的條件下。錐孔設計的流動池，可在同樣的池體積的情況下，提高了通過池孔的光能量，明顯降低了儀器的靜態噪音和信號漂移。
光路系統采用了精密定位結構，精度高、偏移小。氘燈座和光路系統采用熱隔離安裝技術，降低了儀器的穩定時間，并且使氘燈的發熱對光路系統的影響降到低。
控制電路采用多微處理器結構。分別管理信號采集、數據處理，系統控制和通信。UV100紫外檢測器在做等度分析時，可以方便的通過全漢字的液晶屏與七個功能鍵，設置紫外光波長、濾波常數、輸出量程，運行時間等參數。并且可以實現開關氘燈，光譜掃描，啟動分析程序等功能。
該儀器的另一大特點是：UV100紫外檢測器獨特的使用了數字信號直接輸出的線路結構，避免了一般的紫外檢測器的色譜信號需經多重的模數轉換而帶來的信號畸變和干擾。
UV100紫外檢測器可以通過LC-100工作站上的圖形化界面，方便的設置參數實現控制氘燈開關、光譜掃描、繼電器開關、波長掃描等功能。
基本技術指標：
|
波長范圍：190～680nm |
基線噪音：≤±0.25×10-5AU(空池) |
|
光譜帶寬：8nm |
基線漂移：≤0.4×10-4 AU(空池) |
|
波長示值誤差≤±0.5nm |
小檢測量：1×10-8g/mL(萘的甲醇溶液) |
|
波長重復性優于0.2nm |
外形尺寸：450mm×300mm×160mm(長×寬×高) |
WS100色譜工作站
WS100工作站軟件實現了紫外檢測器及高壓恒流泵的全自動一體化，具有強大的控制功能及簡便快捷的操作方式。
功能介紹
本套軟件采用了全數控系統，數字化的操作使得流程更為簡易，并具有的度。軟件主要由兩大功能模塊組成，即控制LC-100液相色譜模塊和色譜數據處理模塊。
控制LC-100液相色譜系統：
通過和UV100紫外檢測器之間的RS232通信電纜以及UV100紫外檢測器與P100高壓恒流泵之間的RS485通信電纜，在圖形化界面下同時控制可多達四臺的P100高壓恒流泵，以及UV100紫外檢測器，實現多元高壓梯度洗脫、波長掃描、光譜掃描和切換事件繼電器等功能，并可顯示多臺泵流量－時間曲線和波長掃描曲線等。
主要功能如下：
梯度洗脫：用戶只需在相應列表中輸入各種流動相的配比，流量及其變化時間，就可輕松準確的實現梯度洗脫的操作。另外軟件還提供了相應的泵流量曲線，以便于用戶校對梯度設置，并使用戶能夠更直觀的了解梯度運行的進程。
光譜掃描：為了測試氘燈，軟件提供了光譜掃描的功能。首先用戶可直觀的檢測到不同波長下氘燈光強的大小，并可據此判斷是否需要更換氘燈。其次還可以通過圖譜上486.6nm和656nm這二點的位置，以判斷波長示值誤差的準確性。
波長掃描：軟件所提供的波長掃描功能其范圍在180—680nm之間，小步長為1nm，它能夠幫助用戶清楚的了解到樣品對不同波長紫外光的吸收度，以便用戶針對不同樣品采用不同的檢測波長來達到佳的分析效果。
事件繼電器：采用了時間程序控制的事件繼電器，可以實現各種用戶所需的功能，如切換轉向閥實現分離回收流動相等。這些功能現流行的工作站都無法實現。
色譜數據處理：接受UV100紫外檢測器送來的數字信號，直接進行數據處理。基本功能為：
6種定量計算方法：歸一法、修正歸一法、帶比例因子的修正歸一法、內標法、外標法，以及指數計算法。
校準運行：能夠?qū)崿F(xiàn)多種不同濃度的標準試樣進行校準，建立樣品濃度－面積校正曲線。
靈活的峰識別和處理能力：可以通過設置峰處理參數和時間程序識別色譜峰和處理，也可以用人工方式進行處理。
譜圖整理：色譜圖形、設定的定量計算方式、峰處理參數，峰鑒定表等可以保存到用戶自命名的文件中。由于LC- 100色譜工作站接收的是紫外檢測器送來的樣品池與參照池光強度實時數字采樣信號，在工作站內保存了原始的數據信息，不存在多重信號處理所產生的信號畸變情況，因此對色譜信號的后處理工作沒有任何限制。由于實現了實時數據處理與控制，在分析過程中檢測到指定的色譜峰后可自動停止泵運行或控制切換閥，將此指定組分停留在流通池內，然后自動啟動波長掃描得到該組分對不同波長吸收率的譜圖。
簡便快捷的操作方式：由于工作站對色譜系統的實時控制與數據處理二個模塊均在中文WINDOWS操作系統下，提供了圖形化的界面和菜單化功能選擇以及光標逗留提示功能，所以操作方便，切換靈活。只要是稍具電腦基本操作知識的色譜分析人員，毋須培訓，就可使用。
簡單明了的界面設置：軟件主體界面中包括了所有紫外檢測器及高壓恒流 泵的基本設置，使用時只需鼠標點擊按鈕及鍵盤直接輸入即可。用戶可根據需要隨時控制氘燈開關，實時采樣數據的歸零，調整濾波時間及波長設置等，也可在運作中對事件進行相應設置及啟用波長掃描程序等。用戶還可隨時控制泵的開啟及停止，并對其壓力上下限及即時流量進行相應設置。
便捷清晰的參數設置：在設置參數的對話框中，用戶只需根據需要直接輸入不同的參數值便可實現對峰處理參數及系統設置參數的確定。
一步到位的單位轉換：WS100工作站已將色譜數據處理參數都轉換成與吸收率AU值有關的單位，用戶無須進行煩瑣的轉換。
